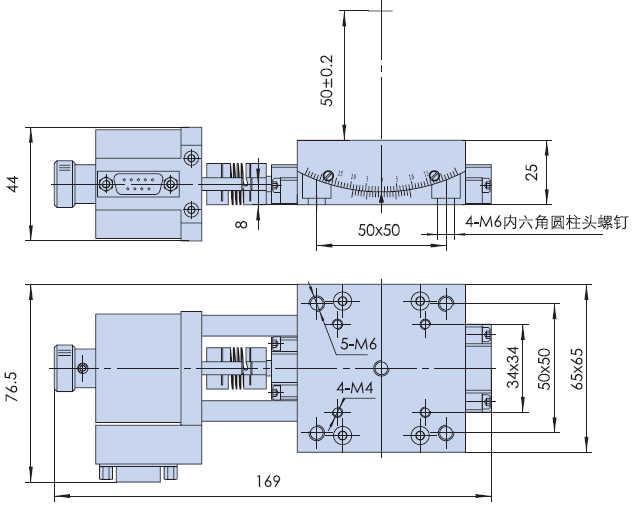

電動角位臺：WN02GA15
產品名稱： 電動角位臺：WN02GA15
型號 | WN02GA15 | 特點： ⊕旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長 ⊕設計精巧的消空回結構，可調整長期使用造成的空回間隙 ⊕電動角位臺成對設計,可疊加,可單獨使用,兩種旋轉半徑精心設計,疊加后可繞一共點兩維正交旋轉 ⊕具有限位功能，初始零位功能 ，換裝伺服電機，加裝旋轉編碼器，接受產品的改制和量身定制 |
角度范圍 | ±15° | |
臺面尺寸 | 65×65mm | |
傳動比 | 252∶1 | |
旋轉中心高 | 50 mm±0.2 mm | |
驅動機構 | 蝸輪和蝸桿機構 | |
導軌形式 | 交叉滾柱導軌 | |
步進電機(1.8°) | SST42D2121 | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 5kg | |
重量 | 0.75kg | |
分辨率 | ≈0.007°≈25″（無細分） ≈1.3″（20細分） | |
旋轉中心精度 | 0.03 mm | |
速度 | 10°/sec | |
重復定位精度 | ±4″ | |
絕對定位精度 | ±9″ | |
空回 | ±4″ | |
丟步 | 3″ |
