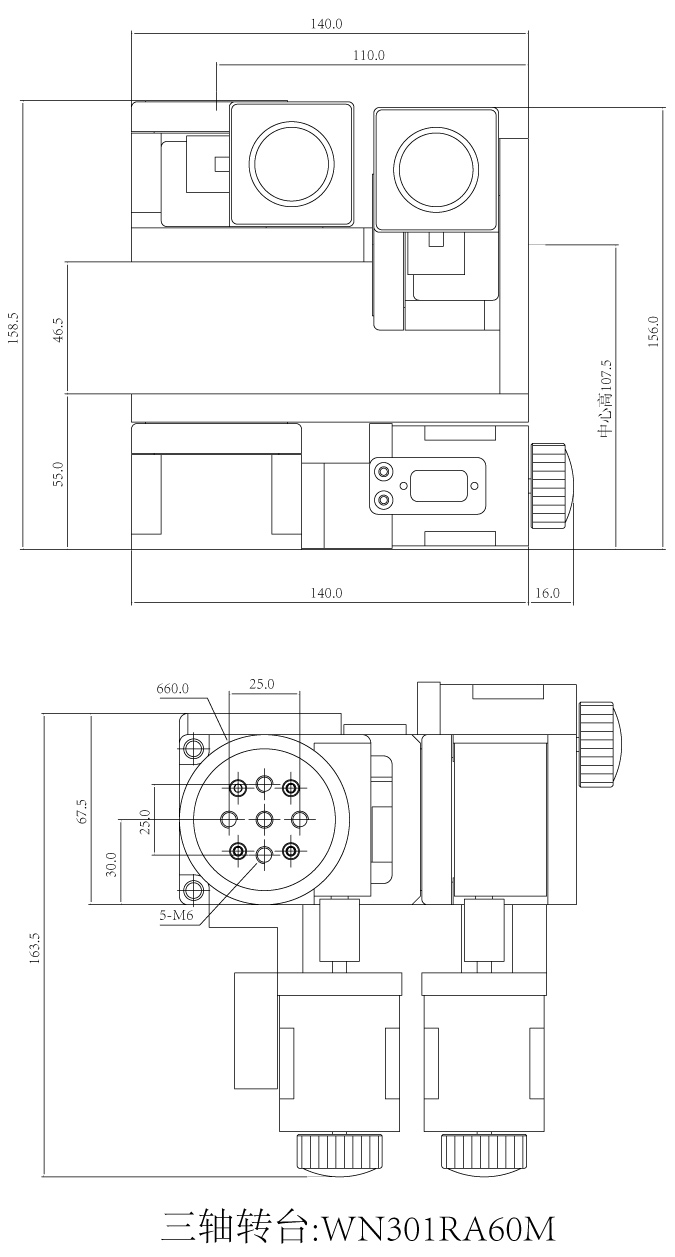

三維電動旋轉臺：WN301RA60M
產品名稱： 三維電動旋轉臺：WN301RA60M
產品特性：
☉標配步進電機和RS232接口，公司自主研發的WNSC系列運動控制器可對其實現自動化控制
☉旋轉軸系采用多道工藝精密加工而成，配合精度高，承載大，壽命長
☉采用精密研配的蝸輪蝸桿結構，運動舒適，可以任意正向和反向旋轉且空回極小
☉設計精巧的消空回結構，可調整長期使用造成的空回間隙
☉特殊的結構設計保證了旋轉臺面極低的端跳和偏心，使旋轉運動更加平穩
☉旋臺的中心通孔與旋轉中心有嚴格的同軸度要求，旋臺的中心孔徑有嚴格的配合公差限制，方便客戶做精密定位
☉臺面外圍的刻度圈是激光刻劃標尺，標尺可相對臺面轉動，方便初始定位和讀數
☉步進電機和蝸桿通過進口高品質彈性聯軸節連接，傳動同步，消偏性能好，大大降低了偏心擾動且噪音小
☉可增加限位功能，增加初始零位，換裝伺服電機，加裝旋轉編碼器和導電滑環，接受產品的改制和量身定制
產品型號 | WN301RA60M | |
結 構 描 述 | 角度范圍 | 繞X，Y，Z三軸360° |
傳動比 | 90∶1 | |
驅動機構 | 電動旋轉臺 | |
導軌形式 | 軸承 | |
步進電機(1.8°) | SST57D3301 | |
主體材料 | 鋁合金 | |
表面處理 | 陽極氧化發黑 | |
中心承載 | 5kg | |
重量 | 3.3kg | |
精 度 描 述 | 分辨率 | 0.01°=36″（無細分） 0.0005°=1.8″（20細分） |
速度 | 18°/sec | |
重復定位精度 | 0.01°=36″ | |
系統主要組成模塊：WN01RA60M | ||
